2. Étude du Diagramme de Bloc Interne [ibd]

Parent Previous Next


       Afin de simplifier la lecture du Diagramme de Bloc Interne (ibd: Internal Block Diagram) du Vélo à Assistance Électrique (VAE) équipé du Kit d'assistance au pédalage Crystalyte, nous avons décidé de le séparer en deux diagrammes distincts :

      • [ibd] Chaîne d'information du VAE,
      • [ibd] Chaîne des puissances du VAE.

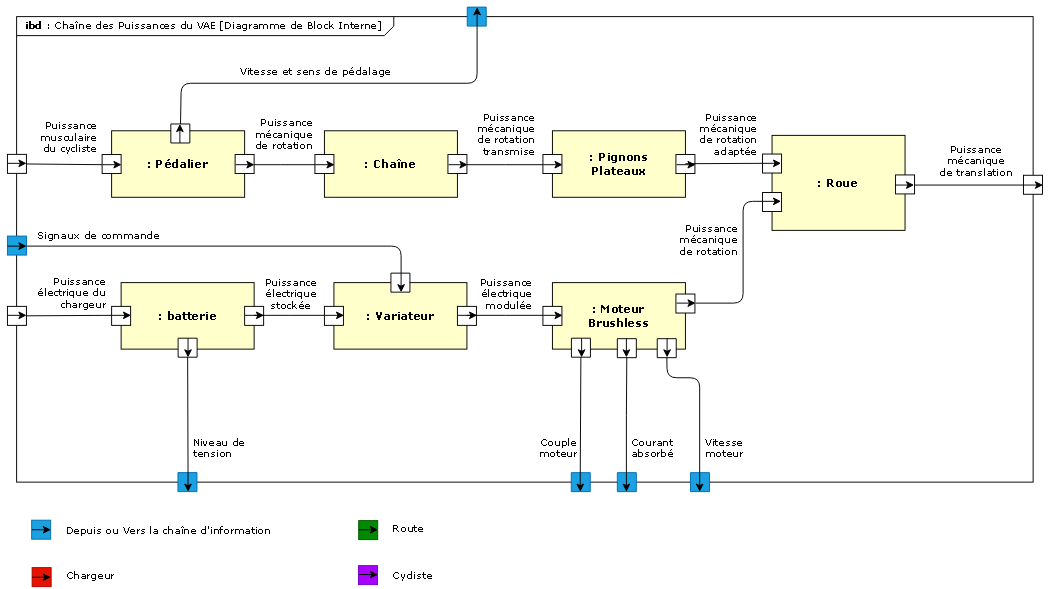

Le diagramme incomplet, [ibd] Chaîne des puissances du VAE, est représenté ci dessous et sur le Document Réponses.



Pour répondre aux questions suivantes, nous vous conseillons de consulter les documents :


2.1.

A quoi sert un Diagramme de Bloc Interne ?

2.2.

Que représente ce symbole ?

2.3.

Compléter le Diagramme de Bloc Interne sur le Document Réponses en coloriant les ports d'entrée et de sortie :

    • la route en VERT
    • le cycliste en VIOLET
    • le chargeur en ROUGE

En étudiant la "part" Variateur, nous pouvons constater qu'il reçoit de la puissance électrique, stockée dans la batterie. Cette puissance est notée : P = U x I

2.4.

Donner le nom de la grandeur effort U, ainsi que son unité.

2.5.

Donner le nom de la grandeur flux I, ainsi que son unité.

2.6.

Donner l'unité de la puissance P.

2.7.

Donner la fonction assurée pas la "part" Variateur.
