3. Étude de la chaîne des puissances

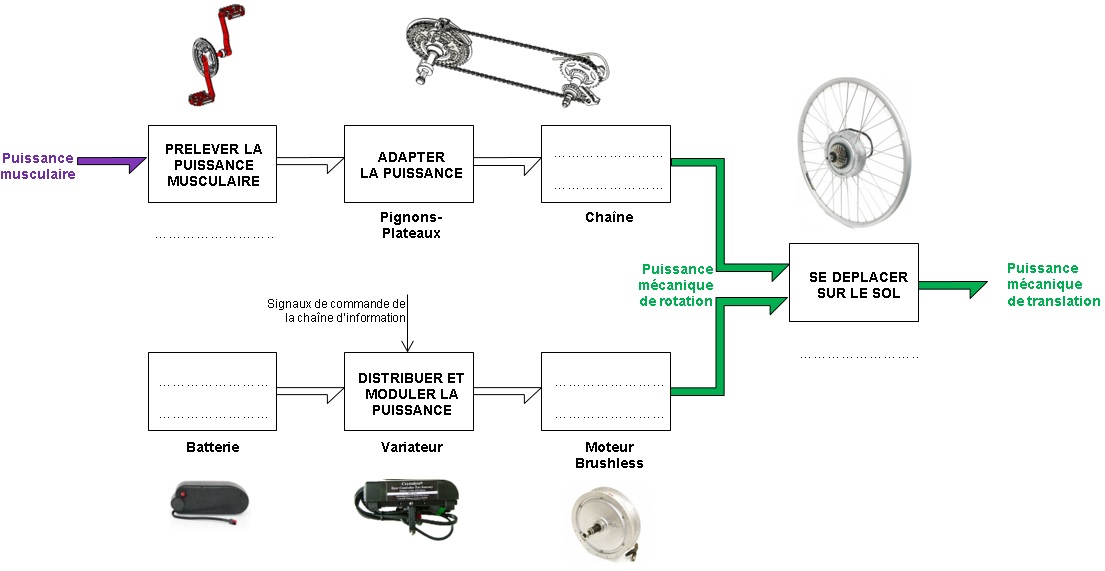

       La chaîne des puissances incomplète du Vélo à Assistance Électrique (VAE) équipé du Kit d'assistance au pédalage Crystalyte est représenté ci dessous et sur le Document Réponses.

Pour répondre aux questions suivantes, nous vous conseillons de consulter les documents :

• Chaîne de puissance d'un système
• Le kit Crystalyte

3.1.

Compléter la chaîne des puissances sur le Document Réponses en indiquant les fonctions manquantes (dans les rectangles).

3.2.

Compléter la chaîne des puissances sur le Document Réponses en indiquant le nom des composants du VAE manquants (sous les rectangles).

3.3.

Colorier sur le Document Réponses les flux de puissance électrique en rouge et les flux de puissance mécanique en vert.
